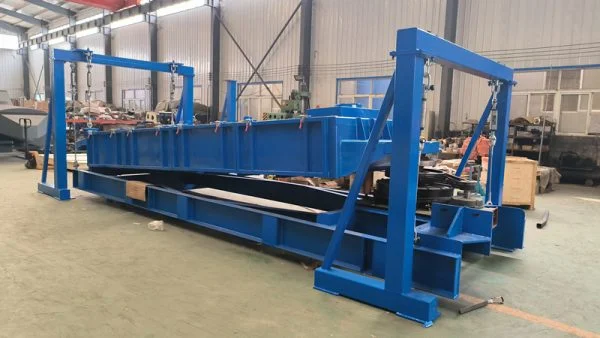

Pantalla giratoria de puerta de acceso lateral

Consigue una cotización

Descripción

Introducción:

En comparación con la criba giratoria modelo AD tradicional, la criba giratoria de puerta lateral tiene un menor costo de mantenimiento y un tiempo de reemplazo de criba más rápido. Los paneles de pantalla livianos y pretensados permiten una fácil inspección y reemplazo de la pantalla en unos minutos.

  El tamiz giratorio de puerta lateral se utiliza para el cribado de alta precisión y gran capacidad para gránulos de 40 μm~10 mm. Se puede utilizar en el cribado de miles de materiales como sal, azúcar, carbonato de sodio, arena de sílice, arena de ceramsita, urea, perlas de vidrio, alúmina, arcilla, piedra caliza, harina, leche en polvo, café, cereales, especias y cacao en polvo. , glucosa, almidón, nitrato de amonio, fosfato, hidróxido de potasio, astillas de madera, escamas, polvo de madera, medicamentos, gránulos de plástico, polvo de metal, etc.

Características:

(1) Cambie la estructura de la criba giratoria tradicional para reemplazar la criba desde la parte superior; el tipo de puerta lateral realiza el reemplazo de la criba desde ambos lados de la caja de la criba.

(2) Cambiar la estructura de toda la capa de la máquina tamizadora tradicional. Cada capa del tipo de puerta lateral se compone de múltiples placas de tamiz pequeñas e independientes. Cada placa de tamiz pequeña pesa entre 1/2 y 1/8 del peso y el área de la placa de tamiz original.

(3) Cambiar el proceso de operación de la criba giratoria tradicional de modo que cuando reemplace la criba inferior, el usuario debe quitar la criba superior y la cubierta de la criba. El tipo de puerta lateral puede reemplazar directamente la pantalla inferior sin mover la placa superior o la cubierta de la pantalla, ahorrando trabajo innecesario.

(4) Para la criba giratoria tradicional, si la criba está rota en alguna parte, es necesario reemplazar toda la criba, pero para el tipo de puerta lateral, las personas solo necesitan reemplazar una pequeña pieza de la placa de criba dañada en cada capa, lo que también ahorra operaciones innecesarias.

(5) La operación tradicional de reemplazo de la pantalla es demasiado engorrosa y el tiempo es demasiado largo, por lo que el tiempo de inactividad de toda la línea de producción es demasiado largo y afecta la producción. El tipo de puerta lateral simplifica el reemplazo de la pantalla y el tiempo se reduce a 10 minutos.

(6) El trabajo de reemplazo de la pantalla es seguro. Dado que cada capa de la criba está dividida en 2 a 8 placas de criba pequeñas separadas, el peso de cada placa de criba pequeña estará dentro de los 20 kg, lo cual es bastante seguro para el operador.

(7) Dado que el peso y el área de la placa de criba pequeña de cada capa son de 1/2 a 1/8 de la placa de criba original, no es necesario utilizar equipos auxiliares como elevación al reemplazar la criba y el reemplazo de la criba. es más rápido.

(8) Dado que se utilizan placas de tamiz pequeñas, no se requiere más espacio al reemplazar la malla, lo que ahorra espacio en la instalación del equipo.

(9) Según las características del tipo de puerta lateral mencionadas anteriormente, como que el área de la placa de pantalla es controlable, el peso es pequeño, la puerta se puede abrir lateralmente, no hay interferencia entre las capas de la placa de pantalla y el tamaño pequeño Las placas de criba de bloque también son independientes entre sí, lo que puede hacer que la criba fina cumpla con algunos entornos de aplicación que tienen requisitos estrictos en cuanto a tiempo y espacio para el reemplazo de la criba, como materiales de unión fuertes, materiales abrasivos y entornos de aplicación que requieren el reemplazo frecuente de cribas de diferentes aperturas. .



Principio de funcionamiento:

El movimiento alternativo giratorio de la criba giratoria comienza con un movimiento circular en el extremo de alimentación, disminuyendo gradualmente a lo largo de la máquina hasta llegar a un movimiento elíptico en el medio y, finalmente, a un movimiento casi recto en el extremo de descarga.

  • 1.En el extremo de alimentación: movimiento circular

    El movimiento giratorio en el extremo de alimentación puede completar rápidamente la dispersión, estratificación, separación y avance del material a lo largo de todo el ancho de la superficie de la criba.

  • 2.En el centro: movimiento elíptico

    El movimiento elíptico de carrera larga puede mejorar la estratificación del material, lo que ayuda a mejorar la capacidad de cribado.

  • 3.En el extremo de descarga: movimiento alternativo

    El movimiento alternativo en el extremo de descarga puede eliminar las partículas de tamaño cercano, mejorando la eficiencia del cribado. Y casi no tiene partículas que salten verticalmente, lo que garantiza que el material esté en contacto constante con la superficie de la pantalla.



Parámetros técnicos:

ModeloÁrea de pantalla (m²)Capas de pantallaPotencia (kilovatios)Árbitro. Dimensiones (mm)
ADC-5150.751~21.53300*810*1800
ADC-10212.11~233900*1310*1800
ADC-103031~345400*2120*2100
ADC-10363.61~346000*2120*2100
ADC-15304.51~35.55400*2620*2590
ADC-15365.41~35.56000*2620*2590
ADC-18366.481~37.56000*2920*2590
ADC-18407.21~37.56400*2920*2590
ADC-15507.51~37.57250*2620*2590
Detalles de nuestra pantalla giratoria
  • Motor

  • Excitante

  • Bolas de limpieza de malla

  • Plataforma de bolas y panel de pantalla

    Cubierta de bolas

  • Panel de pantalla

    Panel de pantalla

  • Dispositivo de ajuste de paneles Screenn

    Dispositivo de ajuste del panel de pantalla

  • Barra de acoplamiento

    Barra de acoplamiento

  • Cuerda para colgar

    Cable de suspensión

Instalación

1. Instalación del asiento:

Como el sistema de conducción de esta máquina tiene una función de equilibrio, la fuerza de transmisión hacia afuera es menor, se puede instalar directamente en el suelo, o en una estructura de acero o plataforma que permita la vibración.

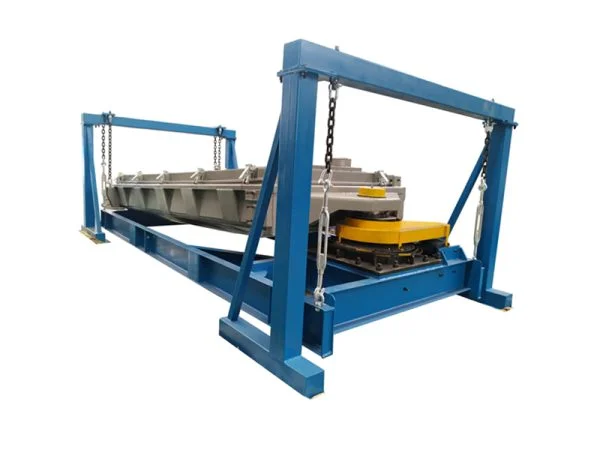

2. Instalación de suspensión de cables:

La máquina tamizadora se puede izar mediante cables desde las cuatro esquinas de la máquina para aislar la fuerza de equilibrio de la máquina tamizadora de la estructura circundante.

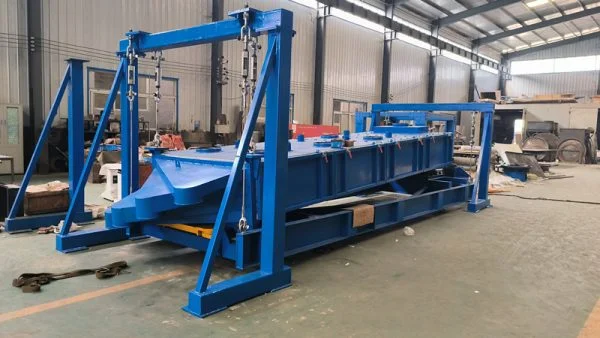

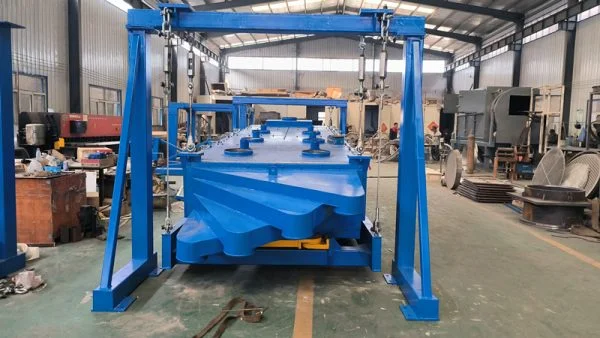

  • Pantalla giratoria de puerta lateral

Solicitud:

Abrasivo: perlas de vidrio, escoria, alúmina, arena y otros materiales abrasivos

Alimentación animal: pienso en polvo y patatas fritas, pasta de carne y comida pequeña

Productos de carbono: Carbón coquizable, grafito, carbón vegetal, etc.

Productos químicos: cientos de compuestos diferentes

Arcilla: clasificación del producto

Fertilizante: tamizado de materia prima y cribado fino de producto terminado. Incluyendo nitrato de amonio, fosfato, hidróxido de potasio, urea y otros compuestos.

Alimento: azúcar, harina, leche en polvo, café, cereales, arroz, nueces, condimentos, cacao en polvo, glucosa, almidón, etc. Limpieza de granos: maíz, trigo, soja y otros cereales pelado y limpieza Mineral: mineral, escombros, piedra caliza, carbonato de sodio y sal

Papel: pulpa de papel, recubrimiento

Fibra vulcanizada: astillas de madera, escamas, trozos de madera, para fabricar tableros de fibra de alta calidad

Droga: Muchos grandes fabricantes de medicamentos utilizan máquinas de cribado AAREAL, que cumplen con el diseño estándar de salud, para lograr una separación y limpieza precisas y efectivas.

El plastico: partículas de plástico, polvo de plástico

Metal en polvo: aluminio, cobre, hierro, níquel, acero, zinc y muchos otros polvos metálicos Reciclaje de recursos: se utiliza en el reciclaje de diversos materiales, como el reciclaje de PET, etc.

Siderurgia: clasificación de perdigones de acero y limaduras de metales
