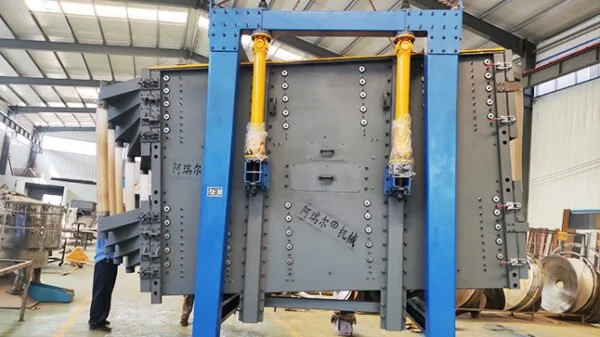

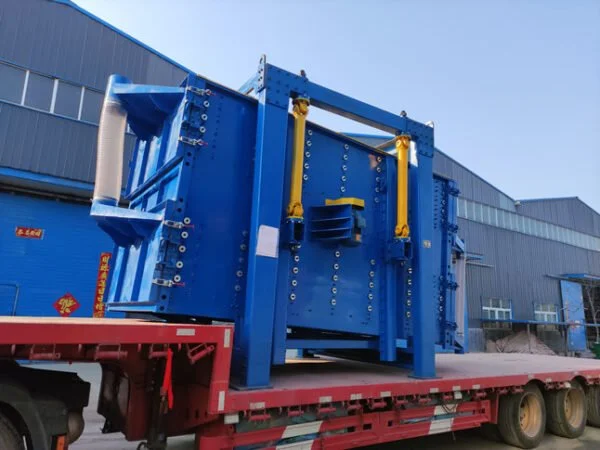

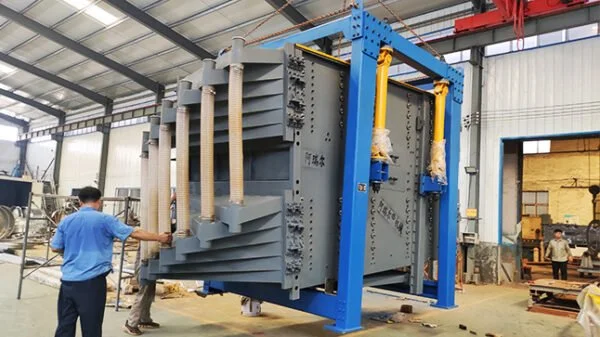

Tamiz giratorio compuesto

Consigue una cotización

Descripción

Introducción:

     Nuestro tamiz giratorio de doble control modelo 2AFF tiene una capacidad mayor que la máquina de un solo piso modelo AF. Tiene todos los beneficios del modelo AF. Puede alimentarse en un solo punto o de forma independiente a cada canal. Y las fracciones filtradas de cada canal se pueden combinar o mantener en puertos de descarga separados.

     Se utiliza ampliamente en el cribado de granularidad múltiple y gran capacidad de materiales granulares.

     El dispositivo tensor lateral de la criba, el sistema de limpieza de bolas y la mayor amplitud horizontal hacen que la tasa de paso de la criba alcance la más alta y obtenga una enorme capacidad de cribado. Es una nueva generación de equipos de cribado con baja tasa de fallas, baja tasa de tiempo de inactividad, bajo costo operativo, alta productividad, alta precisión y alta eficiencia.

Características:

Las 3 mayores fortalezas de nuestro tamiz giratorio modelo 2AFF en comparación con los productos producidos por otros proveedores chinos en el mercado:

(1) El excitador se puede desmontar y montar en su conjunto, lo cual es muy conveniente para reparación y mantenimiento;

(2) El excitador de vibración adopta cojinetes y piezas de funcionamiento de alta calidad y tiene una larga vida útil;

(3) El material puede cubrir toda la superficie de la pantalla, utilizando efectivamente el área de la pantalla.

1. El movimiento giratorio y de equilibrio completo hace que el material llene la superficie de la pantalla y haga un mejor uso de la pantalla.

2. Sistema de limpieza de bolas: utilice las bolas que rebotan para limpiar eficazmente la malla. El efecto del antibloqueo es bueno.

3. La amplitud horizontal es lo suficientemente grande como para mejorar eficazmente el efecto de tamizado de partículas de tamaño cercano, haciendo que la tasa de paso alcance la más alta.

4. La frecuencia de acción puede ser de hasta 300 veces por minuto, lo que genera una mayor capacidad de producción y una mayor precisión. Alta eficiencia y ahorro energético.

5. Se puede utilizar hasta 6 capas y obtener 7 tipos de tamaños de partículas, para completar el cribado de malla 12 ~ malla 325.

6. Se pueden completar varias formas de cribado compuesto y la criba puede tener hasta 12 capas, lo que aumenta el resultado.

7. Sólo se necesitan 3 minutos para reemplazar una pantalla.

8. El sistema tensor de la criba ayuda a mantener la tensión de la criba y la eficiencia de la criba.

9. Funcionamiento suave y silencioso, bajo nivel de ruido, completamente cerrado, sin polvo y respetuoso con el medio ambiente.

10. Estructura fuerte, operación continua y baja tasa de fallas.

Características importantes:

1. Tecnología única, la pantalla no tiene zona de visión gorda.

2. La pantalla siempre mantiene tensión para asegurarse de que la malla de la pantalla no se cegue y garantizar el efecto de detección.

3. El material está completamente cubierto con la pantalla, sin desviación.

4. La estructura de potencia elige piezas de alta calidad para garantizar la durabilidad. El diseño de la estructura de potencia es ingenioso, conveniente para reemplazar la correa y el mantenimiento.

5. La tecnología de remachado y mecanizado CNC garantizan la precisión y uniformidad.

El diseño de pantalla con tensión lateral facilita el reemplazo de la pantalla.

use bolas que reboten para limpiar la malla de la pantalla



Principio de funcionamiento:

     El movimiento giratorio completo extiende, estratifica y separa rápidamente los materiales, y la rotación horizontal y uniforme hace que cada área de la criba tenga una acción y eficiencia de cribado constante, lo que mejora la capacidad de procesamiento de la máquina y logra una criba de gran capacidad y alta eficiencia.

     La carrera, la velocidad de rotación y el ángulo de inclinación de la criba se pueden personalizar, y la carrera y la velocidad de rotación se pueden optimizar en el sitio para mejorar el rendimiento de la criba para diferentes productos.

     El movimiento giratorio empuja las bolas que rebotan debajo de la pantalla para golpear continuamente la pantalla, de modo que las partículas acuñadas y las partículas de tamaño cercano sean expulsadas, manteniendo la pantalla limpia. La gran amplitud horizontal también mejora eficazmente el efecto de detección de partículas de tamaño cercano. Según las diferentes aplicaciones, las personas pueden elegir bolas que rebotan de 50 mm, 40 mm o 30 mm.



Parámetros técnicos:

1. Velocidad de rotación: 180~330 rpm y se puede ajustar con precisión

2. Rango de pendiente de la pantalla: 3°~7°

3. Productos: hasta 12 pantallas, área de selección: 3~73,5 metros cuadrados, puede producir hasta siete productos

4. Carrera ajustable: 15~50mm

5. Más diseños:

Pantalla contracorriente: El puerto de descarga está directamente debajo del puerto de alimentación, lo cual es conveniente para la conexión del sistema.

Pantalla compuesta: Se pueden combinar múltiples cribas con el mismo tamaño de malla en una máquina tamizadora varias veces para completar el cribado con múltiples frecuencias al mismo tiempo.

      Las pantallas pueden tener hasta 12 capas. Y una malla de pantalla puede tener hasta 6 compuestos, dos pantallas pueden tener hasta 4 compuestos, tres pantallas pueden tener hasta 4 compuestos y cuatro o cinco pantallas pueden tener doble composición, lo que hace que la salida sea más grande, para lograr el efecto de un filtro compuesto equivale a múltiples filtros ordinarios de una sola frecuencia.

CapasModeloÁrea de cribado para una sola capa (m2)Potencia (kilovatios)Frecuencia (r/min)Dimensión (mm)
1~122AFF-103033180~3303900*1700*(2000~3600)
2AFF-10363.634500*1700*(2000~3600)
2AFF-12303.643900*1900*(2000~3600)
2AFF-12364.344500*1900*(2000~3600)
2AFF-15304.55.53900*2200*(2000~3600)
2AFF-15365.45.54500*2200*(2000~3600)
2AFF-1830   5.47.53900*2500*(2000~3600)
2AFF-1836   6.487.54500*2500*(2000~3600)
2AFF-203067.53900*2700*(2000~3600)
2AFF-20367.27.54500*2700*(2000~3600)
2AFF-204087.55100*2700*(2000~3600)

Nota: Los datos anteriores son sólo para referencia. Nuestra empresa se reserva el derecho de modificar.

Detalles de nuestra pantalla giratoria

Eje universal, puerta del puerto de descarga

Puerta de acceso, motor, correa trapezoidal

Plataforma de bolas, bolas, tira de sellado

Tira de sellado de goma

Pantalla de gancho

Excitante



Solicitud:

El tamiz giratorio se usa ampliamente en diferentes aplicaciones en muchas industrias, como la industria química, minería, canteras, potasa, carbón, arcilla, alimento para animales, caucho, vidrio, pellets de plástico, harina de madera, reciclaje de metales y productos químicos, cereales, guisantes, operaciones de soja, maíz, frijol, trigo, cebada, colza y descascarillado. Especialmente adecuado para los requisitos de cribado más exigentes, como arena de sílice, arena de fractura, apuntalante cerámico, carbón activado, fertilizante químico, piedra caliza, coque de petróleo, gránulos de plástico, polvo de cloruro de polivinilo, sal, azúcar, etc.
